Moniteur Médical BARCO MDSC-2324

Moniteur Médical BARCO MDSC-2324

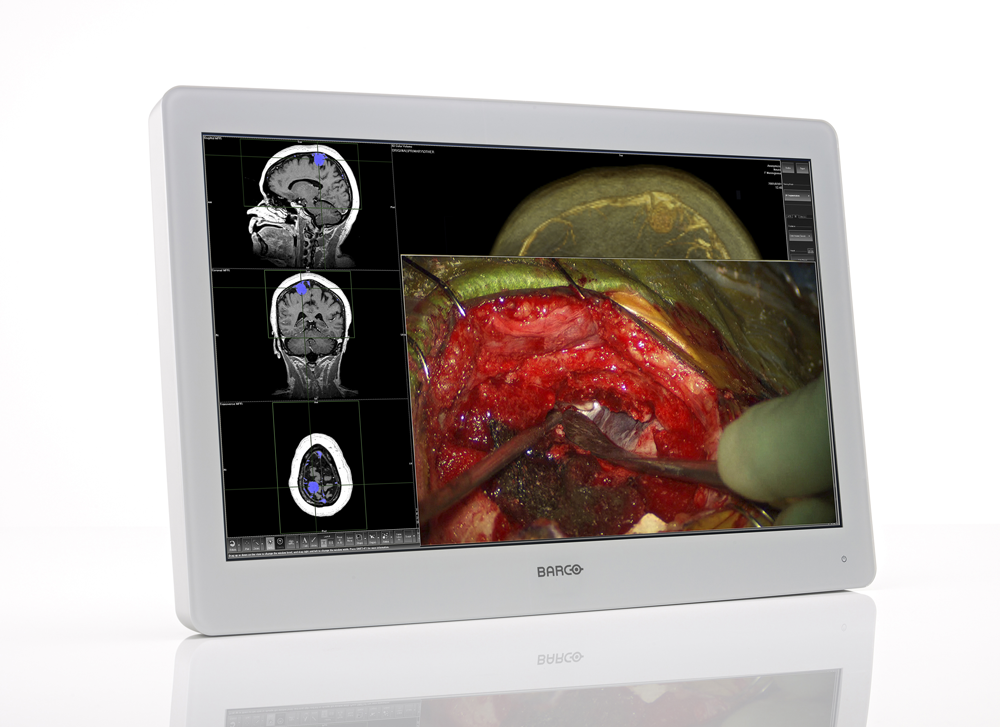

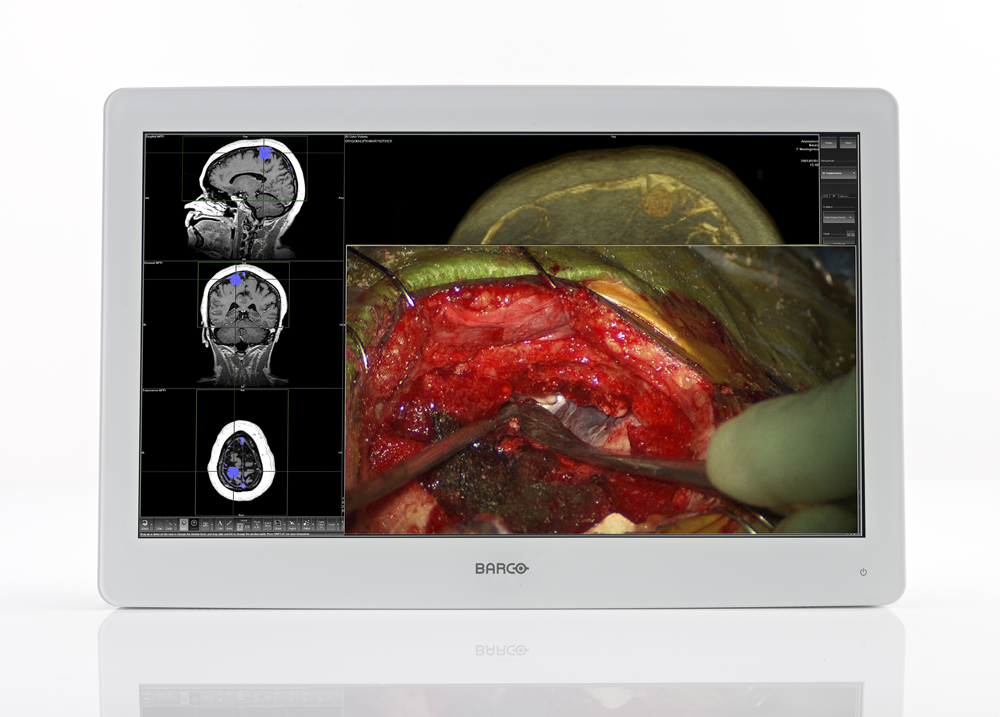

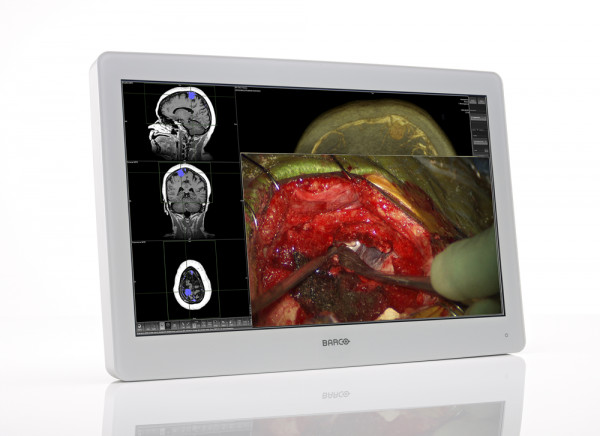

Le MDSC-2324 de Barco est un écran d’imagerie chirurgicale au chevet du patient, de 24 pouces, avec rétroéclairage par LED, doté d’une résolution full HD et d’une large gamme de couleurs. Destiné à la salle d’opération, le MDSC-2324 s’entretient facilement, intègre des mécanismes intelligents et fournit les images les plus détaillées proposées aujourd’hui dans la salle d’examen.

Informations générales

• Technologie de l’écran : Écran LCD TFT AM
• Taille active de l’écran (diagonale) : 611mm (24.1 pouces)
• Taille active de l’écran (H x V) : 518 x 324 mm (20.4 x 12.7 pouces)
• Modes de visualisation : Images incrustées, Images incrustées, Zoom
• Commandes de l’écran : Menu de réglage à l’écran / Télécommande à infrarouge / Interface RS-232 série (D-Sub à 9 broches)
• Langues de l’OSD : Anglais, Français, Allemand, Espagnol, Italien
• Dimensions sans support (l x H x P) : 595 x 414 x 84 mm (23,4 x 16,3 x 3,3 pouces)
• Dimensions de l’alimentation (l x H x P) 210 x 103 x 52 mm (8,27″ x 4,06″ x 2,05″)
• Dimensions emballé (l x H x P) : 712 x 605 x 178 mm (28,03″ x 23,82″ x 7,01″)
• Poids net sans support : 7,9 kg / 17,4 lb (MDSC-2224 LED) 8,3 kg / 18,3 lb (MDSC-2224 MNA)
• Poids net de l’alimentation : 1.5 kg (3.31 lbs)
• Poids net emballé sans support : Version LED 12,0 kg (26,5 lb)
• Longueur du câble de sortie CC de l’alimentation : 2.5 m (8.2 ft)
• Norme de montage : VESA 100 x 100 mm
• Protection de l’écran : IP21 / Face avant : IP45 Double revêtement PMMA antireflets / Blanc RAL 9003
• Modalités recommandées : Endoscopie, laparoscopie, rayon X, CT, MR, US

Qualité d’image

• Aspect ratio : 16 : 10
• Résolution : W-UXGA (1920 x 1200)
• Pas de pixel : 0.270 mm
• Support de couleur : 1073 million (10-bit)
• Gamme de couleur : Gamme large (Adobe RGB 1998)
• Angle de vue : 178° (écran type)
• Luminosité maximale : 400 cd/m² (panneau type)
• Temps de latence (Tr + Tf) : 18 ms (type)
• Couleur de boîtier : Blanc RAL 9003
• Fréquence pilote : 165 MHz (max)
• Courbe Gamma : Native, 1.8, 2.0, 2.2, 2.4, DICOM

Entrée/sortie vidéo

Signaux vidéo en entrée :

• Single Link DVI-I (numérique et analogique -prise en charge de la vidéo HDMI avec HDCP)
• Vidéo à composantes séparées RGBS/YPbPr (4xBNC)
• S-Vidéo (mini-DIN 4 broches)
• Vidéo composite (1xBNC)
• 3G-SDI (1xBNC)
• DisplayPort (norme VESA 1.1a)
• En option : adaptateur réseau BARCO Nexxis intégré

Formats vidéo en entrée :

• VGA et DVI : Jusqu’à 1 920 x 1 200 à 60 Hz (masquage réduit)
• Horloge pixel maximale : 165 MHz Fréq. hor. maximale : 90 kHz Fréq. vert. maximale : 75 Hz
• Standard PAL et NTSC pour S-Video, composite et composante
• Vidéo à composantes séparées YPbPr/ RGBS : HDTV -jusqu’à 1080i et 1080p
• Formats SDI pris en charge : 625/25 PAL, 525/29.97 NTSC, 1080i50, 1080i59.94, 1080i60, 720p50, 720p59.94, 720p60, 1080p50, 1080p59.94, 1080p60
• Conformité SDI : SMPTE 425M (Niveau A), SMPTE 424M, SMPTE 292M, SMPTE 259M-C, SMPTE 296M, ITU-R BT.656, ITU-R BT.601
• Displayport 1.1a : jusqu’à 1 920 x 1 200 60 Hz

Signaux vidéo en sortie :

• DVI-D S-Vidéo (mini-DIN 4 broches), Vidéo composite (1xBNC), 3G-SDI (1xBNC)

Alimentation

• Alimentation électrique (nominale) : Source d’alimentation pour l’alimentation externe : 100 – 250 VCA / 47-63 Hz commutation auto, Source d’alimentation pour l’écran : +24 VCC / 2,3 A en version LED, 3,2 A en version MNA,
• Alimentation pour module externe : +5 VCC ±10 % à 500 mA (max) par l’intermédiaire des connecteurs entrée DVI et sortie DVI (ou broche 14 ou broche 16 -programmable via le menu de réglage à l’écran)
• Consommation : 55W max (version LED et DDI), 75 W max (version MNA)
• Gestion de l’alimentation : États DVI-DMPM pris en charge, État sous tension, État hors tension

Conformité

• Certifications : CE (dispositif médical de classe I) EN 60601-1 : 2006 + A1 : 2013 + A12 : 2014 (Appareils électromédicaux -Partie 1 : Exigences générales pour la sécurité) IEC 60601-1 : 2012 Edition 3.1 (Appareils électromédicaux -Partie 1 : Exigences générales pour la sécurité de base et les performances essentielles) IEC 60601-1-6 (Ed. 3) ; Am1 ANSI / AAMI ES 60601-1:2005 / (R) 2012 et A1 : 2012, C1 : 2009 / (R) 2012 et A2 : 2010 / (R) 2012 (Appareils électromédicaux -Partie 1 : Exigences générales pour la sécurité de base et les performances essentielles) CAN / CSA-C22.2 No. 60601-1 : 14 (Appareils électromédicaux -Partie 1 : Exigences générales pour la sécurité de base et les performances essentielles (Harmonisé avec Ed. 3.1) CCC : GB9254-2008 + GB4943.1-2011 + GB17625.1-2012 BIS (sauf pour la version MNA) : IS13252 (PART1) : 2010 + A1 : 2013 + A2 : 2015 INMETRO IEC 60601-1-2 : 2014 FR 60601-1-2 : 2015 EN 55011 / CISPR11 (version MNA : classe A, version LED et DDI : classe B) FCC CFR 47 partie 15 sous-partie B (version MNA : classe A, version LED et DDI : classe B) Conforme RoHS IP21 (face avant IP45 uniquement)

Température/Humidité

• Température de fonctionnement : 10 ~ 35°C for performance / 0 ~ 40°C for safety
• Température de stockage : -20 ~ +60°C Humidité (fonctionnement) 10 ~ 90% (non-condensing) Humidité (stockage) : 10 ~ 90% (non-condensing)
• Altitude de fonctionnement : 3000 m max
• Altitude de stockage : 12000 m max

Accessoires

• Accessoires fournis 1x DVI-D video cable 1x printed User Guide (English) 1x documentation disc, containing all translations of the User Guide 1x external power supply 4 screws, 4 dented washers and an Allen key Mains cables Accessoires en option Socle de bureau pour écran LCD d’imagerie chirurgicale de Barco, rallonge de 10 m & 30 m
