Moniteur Médical BARCO MDSC-8231

Moniteur Médical BARCO MDSC-8231

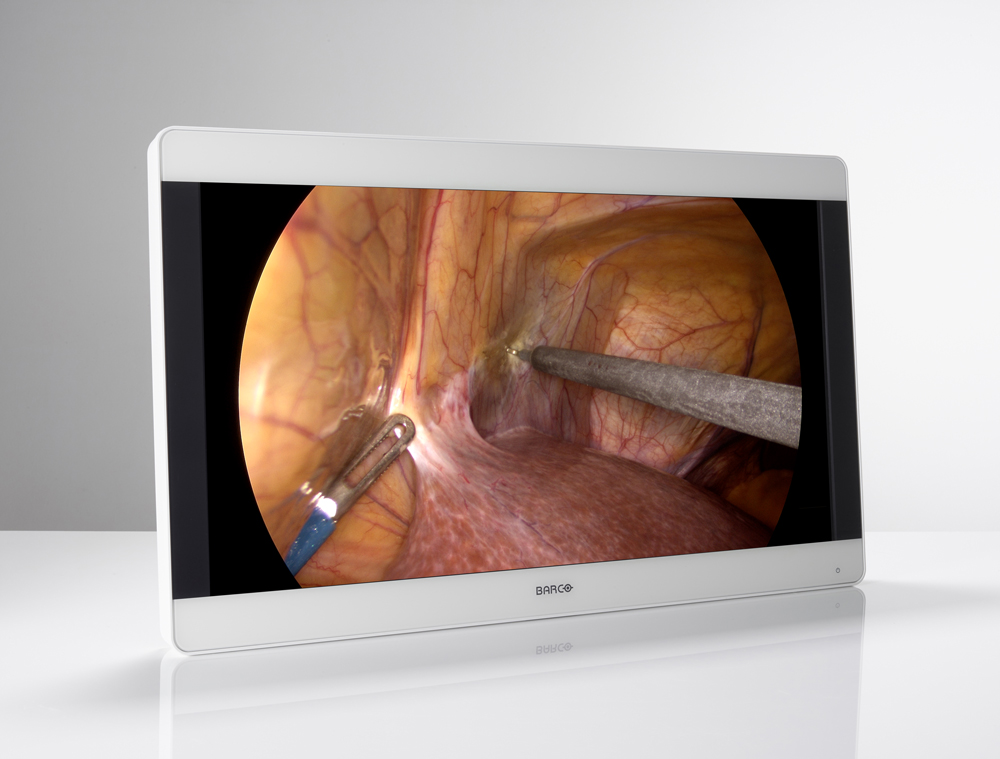

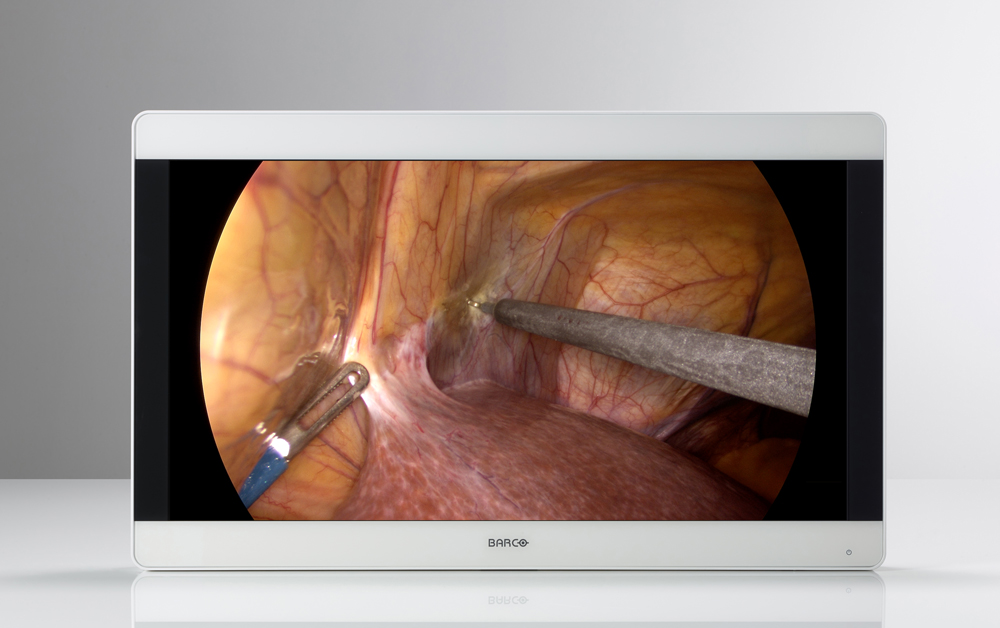

Le MDSC-8231 de Barco est un écran chirurgical haute luminosité 31 pouces utilisable à proximité du patient conçu pour l’imagerie 4K dans la salle d’opération numérique et la salle de contrôle de la radiologie interventionnelle. Sa conception en facilite le nettoyage. Il bénéficie d’une mécanique légère et ingénieuse et fournit les images les plus réalistes proposées à ce jour.

Informations générales

• Technologie de l’écran : TFT AM LCD / Technologie IPS-PRO/ Rétroéclairage LED
• Taille active de l’écran (diagonale) : 789 mm (31,1″)
• Taille active de l’écran (H x V) : 698 x 368 mm
• Écran de protection en façade : Verre d’aluminosilicate alcalin, antireflet et résistant aux rayures sur les deux faces
• Clavier : Clavier tactile capacitif à 7 touches
• Support multi-images : Incrustation d’image (PIP), mise en miroir et rotation de l’image, mode basculement, clonage de l’écran sur la sortie DVI, entrée FHD redimensionnée en UHD, Quadview (par l’intermédiaire de Nexxis)

Télécommande :

• MDSC-8231 LED : Port USB type B pour le téléchargement du microcode et le protocole de commande/télécommande grâce à DDC sur DVI et DP
• MDSC-8231 MNA : Téléchargement du microcode par connexion au réseau
• Caractéristiques : Traitement vidéo optimisé pour une faible latence et réduction du bruit, incrustation d’image (PIP), mise en miroir et rotation de l’image, mode basculement, clonage de l’écran sur la sortie DVI, entrée FHD redimensionnée en UHD, signaux Legacy pris en charge, sortie d’alimentation CC, protège-câble.

Consommation :

• MDSC-8231 LED : max 165 W/24 V ± 10 %
• MDSC-8231 MNA : max 190 W/24 V ± 10%
• Alimentation externe : Entrée CA : 100 – 240 VCA/47-63 Hz commutation auto Sortie CC : +24 VCC / 10 A
• Sortie d’alimentation CC : Connecteur CC : +5 V/2 A Également disponible sur ports DVI, DP et USB

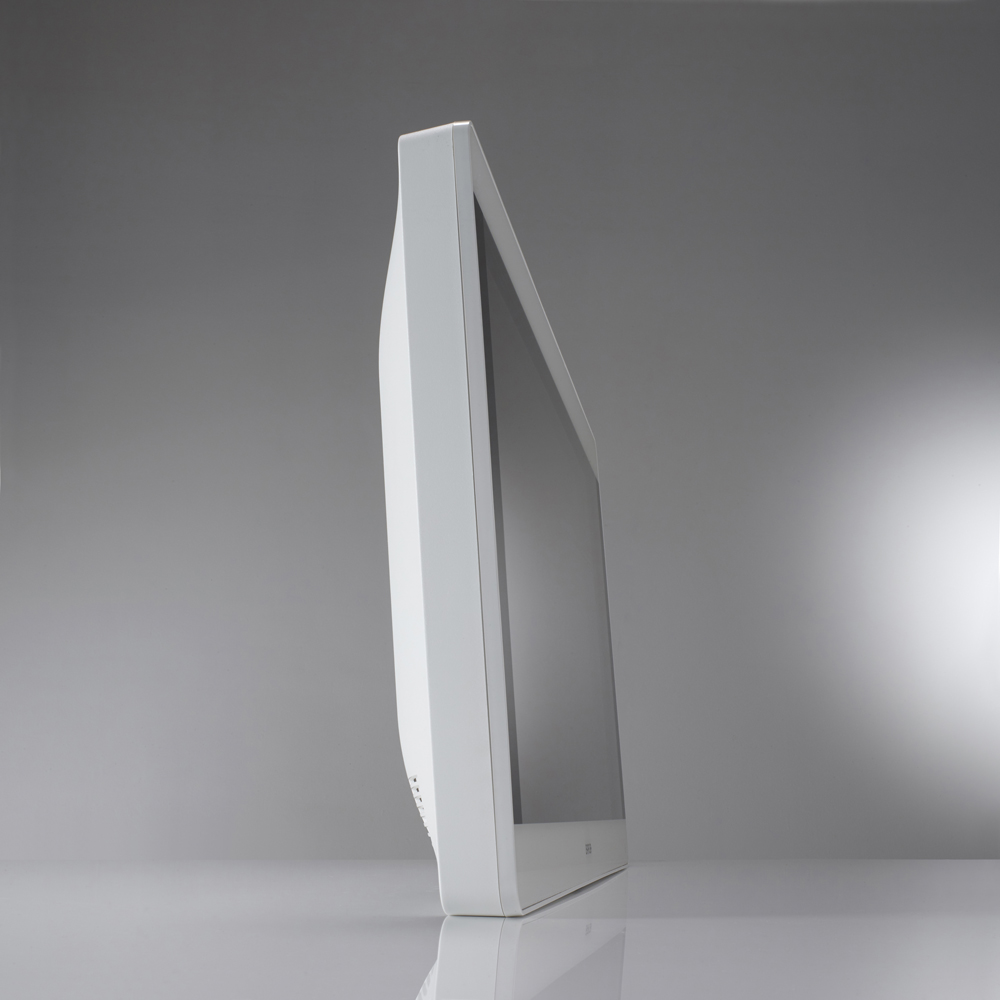

• Dimensions sans support (l x H x P) : 777 x 472 x 93 mm / 30,6 x 18,6 x 3,6 pouces
• Poids net sans support : 12,1 Kg / 26,6 lb (MDSC-8232 LED), 12,7 Kg / 28,0 lb (MDSC-8232 MNA) Poids net emballé : 17 kg (37,5 lb) (MDSC-8231 LED), 17,5 Kg / 38,6 lb (MDSC-8231 MNA)

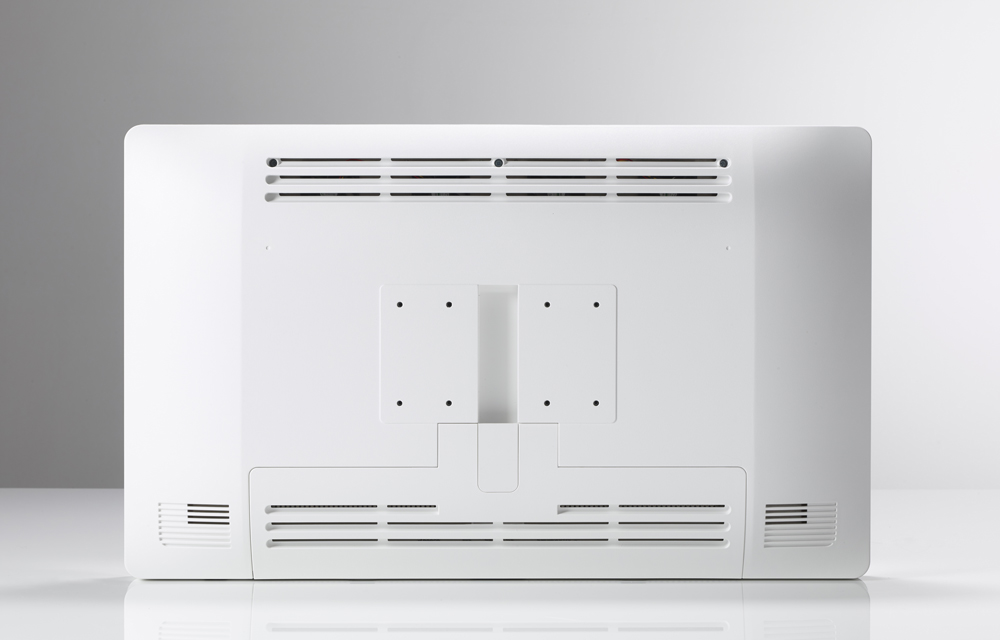

• Norme de montage : 100×100 & 200×100 mm VESA

Qualité de l’image

• Rapport d’aspect : 17:9
• Résolution : 4K-2K (4096 x 2160)
• Pas des pixels : 0,1704 mm
• Prise en charge des couleurs : 1 073 millions (10 bits)
• Gamme de couleurs : Native : 96 % DCI-P3/105 % Adobe
• Étalonnage de la couleur ITU-709, DCI-P3, BT.2020
• Angle de vision : 178° Horiz. / 178° Vert.
• Luminance maximum : Max. 550 cd/m² (type) à 6 500K : 450 cd/m2 stabilisée (type)
• Taux de contraste : 1 400:1 (type)
• Temps de réponse : T activé + T désactivé (= monter + descendre) : 20 ms (type)
• Point blanc : Étalonné : 5 600 K, 6 500 K, 7 600 K, 9 300 K
• Courbe Gamma : Native, 1.8, Vidéo 2.2, 2.4, DICOM

Entrée

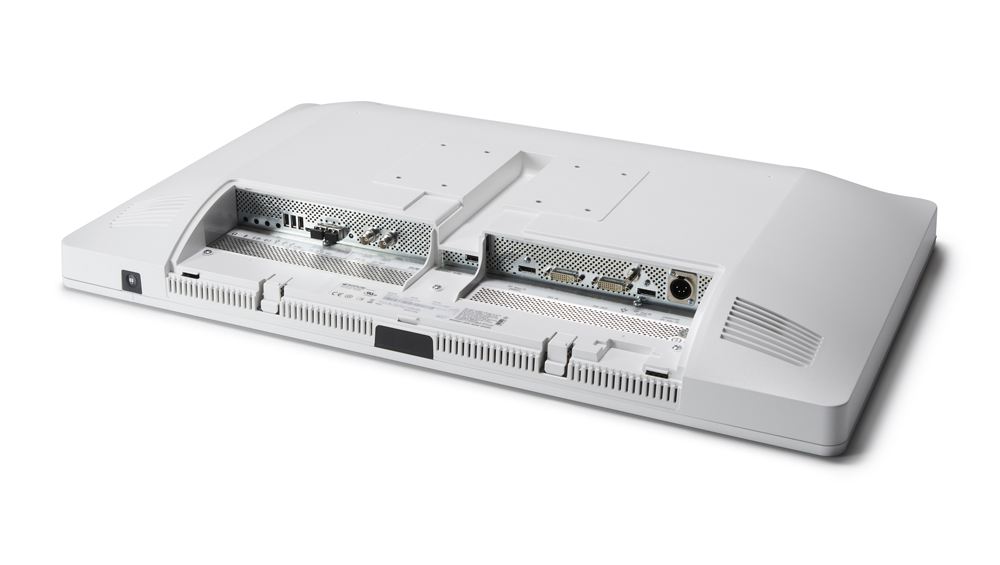

• Entrées vidéo MDSC-8231 LED Entrée 4K-UHD sélectionnable entre : 1x DP 1.1 jusqu’à 4 096 x 2 160 pixels à 25 Hz/30 Hz 2x DP 1.1 jusqu’à 2 048 x 2 160 pixels à 50 Hz/60 Hz 1x DP 1.2 MST jusqu’à 4 096 x 2 160 pixels à 50/60 Hz 2x HDMI 2.0 jusqu’à 4 096 x 2 160 pixels à 50 Hz/60 Hz Entrée FHD (redimensionnée en UHD) : 1 x DVI 1x 3G-SDI MDSC-8231 MNA Entrée 4K-UHD sélectionnable entre : 1x DP 1.1 jusqu’à 4 096 x 2 160 pixels à 25 Hz/30 Hz 2x DP 1.1 jusqu’à 2 048 x 2 160 pixels à 50 Hz/60 Hz 1x DP 1.2 MST jusqu’à 4 096 x 2 160 pixels à 50/60 Hz 2x SFP+ fibre optique pour liaison Nexxis 4K-UHD Entrée FHD (conversion montante jusqu’au format 4K) 1 x DVI 1x 3G-SDI

Sortie

• Sorties vidéo : 1x 3G-SDI (boucle d’entrée 3G-SDI), 1x DVI (écran clone réduit au FHD)Température/Humidité

Température :

• Fonctionnement : 0 ° ÷ 35 °C
• Stockage : -20 ° ÷ 50 °C
• Humidité Fonctionnement : 10 % ÷ 90 % humidité relative.
• Stockage : 5 % ÷ 90 % humidité relative

Conformité

• Conformité à la réglementation • ANSI/AAMI ES 60601-1:2005/(R)2012 et A1:2012, C1:2009/(R)2012 et A2:2010/(R)2012 -Partie 1 • CAN/CSA-C22.2 No. 60601-1 : 14 Partie 1 • CEI 60601-1 : 2012 Édition 3.1 Partie 1 • EN 60601-1 : 2006 + A1:2013 Partie 1 • Compatibilité électromagnétique : CEM éqt. médical Normes CEM : CEI 60601-1-2, EN55011 /CISPR 11, FCC CFR47 parties 15 & 18/Classe B • Approbations/marquage : CE, C-UL-US, DEMKO Certifications IP20 (IP45 face avant uniquement)
• Conformité environnementale ROHS-2, REACH, WEEE
